國巨薄膜精密電阻RT0805FRB07、RT0805FRD07、RT0805FRE07、RT0805FRE10、RT0805FRE13、RT0805FRF07、RT0805LRB07、RT0805LRC07系列介紹

發布時間:2025-07-30 品牌:國巨(YAGEO) 瀏覽量:18

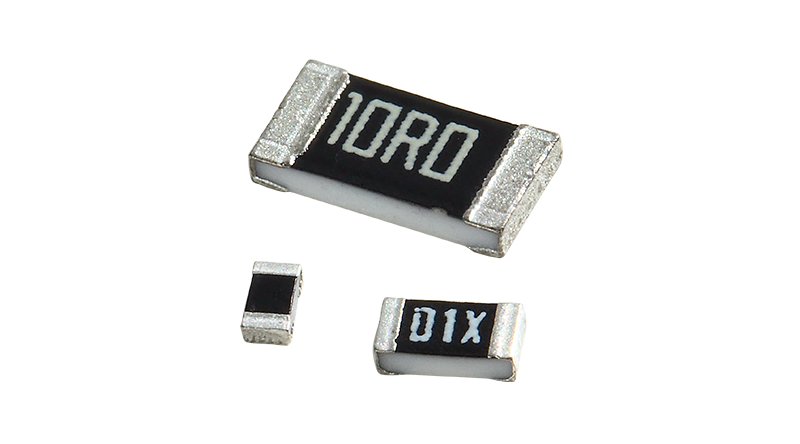

國巨(YAGEO)RT0805系列薄膜精密電阻,是目前市場上兼具高精度、高穩定性與小型化優勢的0805封裝電阻代表。其具體系列包括RT0805FRB07、RT0805FRD07、RT0805FRE07、RT0805FRE10、RT0805FRE13、RT0805FRF07、RT0805LRB07、RT0805LRC07、RT0805LRD07、RT0805LRE07,均沿用RT薄膜平臺,但在公差、溫漂及卷盤規格上形成細分,可覆蓋從實驗室儀器到汽車電子的各種嚴苛應用。



共通規格

•尺寸:0805(2.0mm×1.25mm)

•功率:0.125W(1/8W)

•工作電壓:150V(過載300V)

•阻值范圍:1Ω–1.5MΩ,可按E-24/E-96/E-192選值

•工作溫度:-55°C~+155°C

•工藝:真空濺鍍NiCr薄膜,激光調阻,AEC-Q200認證可選



系列拆解與差異



| 系列示例 | 公差 | TCR (典型) | 卷盤直徑 | 典型應用場景 |

|---|---|---|---|---|

| RT0805FRB07 | ±0.1 % | ±10 ppm/°C | 7 inch (5 k/盤) | 精密運放反饋、醫療探頭 |

| RT0805FRD07 | ±0.5 % | ±25 ppm/°C | 7 inch | 工業傳感器接口 |

| RT0805FRE07 | ±1 % | ±50 ppm/°C | 7 inch | 汽車 ECU 信號調理 |

| RT0805FRE10 | ±1 % | ±50 ppm/°C | 10 inch (10 k/盤) | 消費類大批量機型 |

| RT0805FRE13 | ±1 % | ±50 ppm/°C | 13 inch (20 k/盤) | 通信基站批量貼裝 |

| RT0805FRF07 | ±1 % | ±50 ppm/°C | 7 inch | 與 FRE07 同檔,供料號區別 |

| RT0805LRB07 | ±0.1 % | ±10 ppm/°C | 7 inch | 高端儀表、計量基準 |

| RT0805LRC07 | ±0.25 % | ±15 ppm/°C | 7 inch | 測試測量板卡 |

| RT0805LRD07 | ±0.5 % | ±25 ppm/°C | 7 inch | 電機驅動采樣 |

| RT0805LRE07 | ±1 % | ±50 ppm/°C | 7 inch | 通用工業控制 |



(注:字母“F”或“L”僅表示內部編碼或包裝差異,不影響電氣性能。)



核心優勢

1.低溫漂:最低5ppm/°C級別,保證全溫度段阻值飄移極小。

2.低噪聲:薄膜工藝帶來<-40dB的電流噪聲,適用于高分辨率ADC前端。

3.高可靠:1000h85°C/85%RH負載壽命試驗ΔR<0.1%。

4.小體積:0805封裝可在4mm²面積內實現0.1%精度,節省布板空間。

5.自動化友好:編帶卷盤7"、10"、13"可選,適配高速貼片機。



推薦應用

•汽車電子:BMS電池采樣、EPS電機驅動、胎壓監測。

•醫療儀器:ECG/EEG前端、精密恒流源、X-ray高壓采樣。

•工業自動化:PLC模擬量輸入、4-20mA環路檢測、壓力變送器。

•通信設備:5G小基站PA偏置、光模塊激光驅動。

•測試測量:六位半數字萬用表、源測量單元(SMU)。



RT0805系列電阻的噪聲水平適合的應用



國巨RT0805系列薄膜電阻的電流噪聲水平典型為-40dB(遠低于厚膜電阻),等效噪聲電壓僅nV/√Hz量級,因此特別適合以下對低噪聲、高信噪比有苛刻要求的場合:



1.醫療電子

•ECG/EEG/EMG前端放大器:微伏級生物電信號不允許被電阻噪聲掩蓋。

•血液分析儀、醫用超聲模擬前端:低噪聲電阻可提升微弱電流測量的分辨率。



2.精密測試與計量

•六位半及以上數字萬用表的分壓網絡、示波器前端衰減器;

•源測量單元(SMU)采樣電阻,保證nA-pA級漏電流測試精度。



3.高端音頻與專業音響

•麥克風前置放大、DACI/V轉換、耳機放大器的反饋電阻,可顯著降低背景嘶嘶聲。



4.通信與射頻前端

•5G小基站、光模塊中的高靈敏度跨阻放大器(TIA);

•低噪聲放大器(LNA)偏置與匹配網絡,保證接收鏈路NF(噪聲系數)最小化。



5.航空/航天及工業傳感器接口

•航空電子的應變計、壓力傳感器橋路,需在-55°C~+155°C全溫區保持低噪聲;

•伺服電機電流采樣電阻,避免因噪聲引起的轉速抖動。



國巨薄膜精密電阻型號推薦
RT0805FRB07100RL RT0805FRE0769K8L RT0805FRD07180KL RT0805FRD072RL RT0805FRE132K49L
RT0805FRE07249RL RT0805FRE1013KL RT0805FRE07536RL RT0805FRE131K54L RT0805FRD0713K3L
RT0805FRE0739K2L RT0805FRE1043K2L RT0805FRE074R22L RT0805FRD0715KL RT0805FRE076K04L
RT0805FRE0753K6L RT0805FRE0710K7L RT0805FRE0795K3L RT0805FRE076R04L RT0805FRE07750KL
RT0805FRE07267RL RT0805FRE075R23L RT0805FRE074R7L RT0805FRE073R3L RT0805FRE0733KL
RT0805FRE07147RL RT0805FRE07332KL RT0805FRE0768KL RT0805FRE07105KL RT0805FRE07820KL



選型提示

1.對精度要求高于0.1%或溫漂要求<15ppm/°C時,請選“RB/RC”檔;

2.大批量(>50kpcs)可優先考慮10"或13"卷盤,降低貼裝停機次數;

3.若需AEC-Q200認證,下單時請備注車規等級,國巨可提供PPAP文檔。



國巨RT0805系列薄膜精密電阻憑借寬阻值跨度、多公差/溫漂組合及靈活包裝,已成為工程師在“精度+可靠性”雙重需求下的首選方案。
